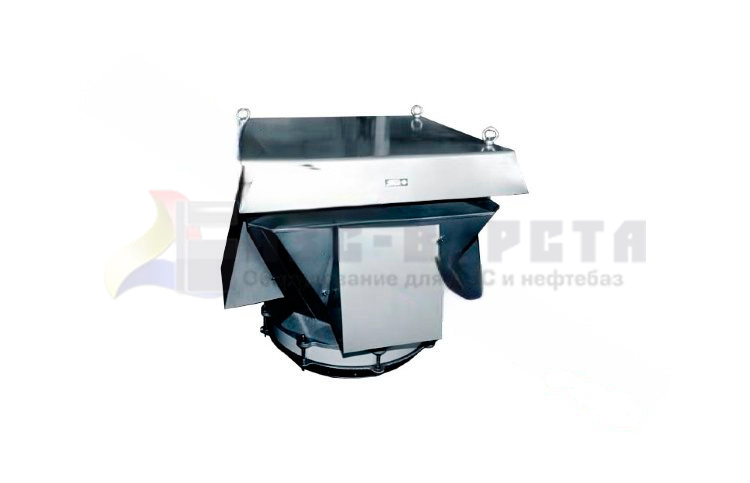

Клапан дыхательный непримерзающий НДКМ-250

Гарантия от производителя

от 23 460 руб.

* Цена варьируется в зависимости от курса валют * Актуальность цен уточняйте по номеру телефона +7(905)793-43-44

Характеристики:

Пропускная способность (по воздуху), м3/ч, не менее1500
Диаметр условного прохода присоединительного патрубка, мм250
Габаритные размеры, мм800*680*900
Диаметр ответного фланца, мм370
Диаметр межцентрового расстояния, мм335

Назначение

Клапаны непримерзающие дыхательные мембранные НДКМ предназначены для установки на резервуарах с нефтью и нефтепродуктами с допустимым избыточным давлением 200 мм вод. ст. и вакуумом 40 мм вод. ст. в качестве дыхательного оборудования, сообщающего газовое пространство с атмосферой.

Устройство и принцип работы

Непримерзающий дыхательный мембранный клапан НДКМ состоит из следующих основных сборочных единиц и деталей: корпуса клапана с седлом; тарелки, изолированной снизу фторопластовой пленкой; мембраны, зажатой между фланцами корпуса нижнего и корпуса среднего; мембраны, зажатой дисками с грузами и закрепленной между фланцами корпуса среднего и крышки; огневых предохранителей. Диски соединены с тарелкой цепочкой, камера А соединена с газовым пространством резервуара импульсной трубкой, размещенной в тарелке. Камера Б сообщается с атмосферой через огневой предохранитель. При создании в резервуаре вакуума в камере создается разряжение, равное разряжению в газовом пространстве резервуара. При достижении расчетного значения вакуума вес узла тарелки будет уравновешен усилием от действия атмосферного давления на поверхность мембраны. При превышении расчетного значения вакуума тарелка переместится вверх и соединит газовое пространство резервуара с атмосферой. При уменьшении величины вакуума несколько ниже расчетной тарелка опустится на седло и клапан закроется. При создании в резервуаре давления в камере А создается давление, равное давлению в газовом пространстве резервуара. С возрастанием давления сила, прижимающая тарелку к седлу, увеличивается, улучшается герметичность затвора. Давление в камере А прижимает тарелку к седлу и одновременно стремится к мембране с дисками, которые соединены гибкой связью с тарелкой. Так как давление на нижней тарелке по площади в пределах диаметра седла действует сверху и снизу, то общая площадь мембраны с тарелкой, передающей усилие давления, меньше общей площади мембраны с дисками. Ввиду указанной разницы площадей результирующее усилие при расчетном давлении поднимает тарелку вверх, а газовое пространство резервуара сообщается с атмосферой.

Пропускная способность (по воздуху), м3/ч, не менее	1500
Диаметр условного прохода присоединительного патрубка, мм	250
Габаритные размеры, мм	800680900
Диаметр ответного фланца, мм	370
Диаметр межцентрового расстояния, мм	335
Диаметр отверстия, мм	18
Количество отверстий, шт.	6
Масса, кг	77
Вакуум срабатывания, Па (мм вод. ст.)	157-196 (16-20)
Давление срабатывания, Па (мм вод. ст.)	1372-1569 (140-160)

Срок готовности к отгрузке 5-7 дней после оплаты.
